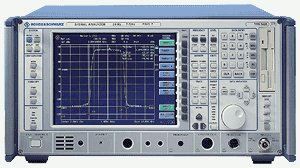

Rohde & Schwarz (R&S) FSIQ7 je vysoko výkonný analyzátor vektorového signálu s frekvenčným rozsahom od 20 Hz do 7 GHz, ktorý bol navrhnutý pre 3G rádiovú generáciu.
Vlastnosti a špecifikácie:
●RBW od 1 Hz do 10 MHz v krokoch po 1/2/3/5
●5-pólové filtre s vysokou selektivitou
●FFT filter s 1 Hz až 1 kHz RBW pre rýchle merania
●Zobrazená priemerná hlučnosť typu -150 dBm v šírke pásma 10 Hz
●Tretí priezviska +22 dBm o Fázový hluk -150 dBc (1/Hz) pri odsadení 5 MHz
●Ultraširoký dynamický rozsah 75 db ACPR pre WCDMA (integrácia 4,096 MHz BW)
●82 dB ACPR v altenate kanáli pre WCDMA
●Celková neistota na úrovni
●Skutočný detektor RMS pre vysoko presné merania výkonu bez ohľadu na vlnovú formu
●Rýchla analýza domény s nulovým časom zamiesť1 μs
●Integrovaný širokopásmový vektorový signálový analyzátor pre všetky hlavné štandardy mobilného rádia a režimy modulácie s všestranným zobrazením výsledkov. I a Q signál, veľkosť a fázové, vektorové a súhvezdí diagramy, šírenie listov s numerickým vyhodnotením chýb modulácie a demodulovaná bitová sekvencia.
Analyzátor R&S FSIQ7 poskytuje komplexné a ľahko použiteľné funkcie merania v:
Frekvenčná doména:
Vo frekvenčnej oblasti r&s FSIQ7 meria intermoduláciu a harmonické s veľkou presnosťou. Vysoký bod zachytenia tretieho rádu v spojení s extrémne nízkou hlučnosťou je vybavený intermoduláciou- voľným dynamickým rozsahom 6 110 dB a zaisťuje spoľahlivý výkon aj sofistikovaných meraní. Vďaka vynikajúcemu dynamickému rozsahu a optimalizovaným hodnotám hluku fázy je R&S FSIQ7 ideálnym nástrojom pre merania ACPR (susedný kanálový pomer výkonu) vo všetkých mobilných rádiových systémoch a najmä pre WCDMA. Maximálna hodnota ACPR pre WCDMA v šírke pásma 4,096 MHz je 75 dB a už sa dosiahne na úrovni vstupu -12 dBm. Detektor RMS dostupný pre všetky pásma až do 10 MHz je ideálnym nástrojom pre presné meranie výkonu bez ohľadu na vlnovú formu. Napájanie kanála a priľahlý kanál napájania možno presne merať a zobrazovať bez ohľadu na akékoľvek štatistiky signálu. Preto je možné odstrániť výzvy merania merania výkonu modulovaných signálov (napr.
Časová doména:
V časovej oblasti, R & S FSIQ3 ponúka všetky moderné schopnosti deštrukčnej analýzy v systémoch TDMA; funkcie brány, oneskorenie spúšťača a integrovaný RF spúšť v spojení s krátkou dobou zametania 1 μs zabezpečujú presné meranie charakteristík časovania všetkých hlavných mobilných rádiových systémov. Vďaka širokej škále šírky pásma, ktorá je k dispozícii až do 10 MHz, sa účinok meracieho prístroja stáva zanedbateľným, najmä v prípade meraní na širokopásmových systémoch. Rôzne značkovacie funkcie v spojení s upraviteľnými zametanými zametanie umožňuje, aby sa RMS, priemerné a špičkové merania vykonávali v ktoromkoľvek selektnom čase.
Modulácia domény:
V modulačnej doméne poskytuje analyzátor integrovaného vektorového signálu rôzne merania signálov s digitálnou alebo analógovou moduláciou. Rôzne nastavenia, ktoré možno nazvať jednoducho na stlačenie klávesy pokrýva 18 mobilných rádiových štandardov z GSM, NADC, IS95 až WCDMA. Tieto pohodlné prednastavenia robia to zbytočné pre užívateľa tráviť drahocenný čas pri hľadaní špecifikácií a ísť na zvýšenie spoľahlivosti merania. Zobrazenie výsledkov uspokojuje prakticky každú potrebu: okrem vektorových a konštelačných diagramov sú obzvlášť užitočné aj diagramy signálu I/Q a diagramy očí/mreží tabuľky s modulačnými chybami vrátane demodulovanej bitovej sekvencie. EVM (veľkosť vektora chyby), chyba fázy a frekvencie, faktor vlnovej formy a posun I/Q sú výstupom ako číselné hodnoty, pričom RMS a maximálna hodnota sa zobrazujú samostatne. Okrem štandardov mobilných rádov sa R&S FSIQ7 môže použiť aj ako univerzálny demodulátor merania pre neštandardné modulačné metódy. Zoznam 13 digitálnych demodulátorov, ktoré sú k dispozícii, sa pohybuje od BPSK, QPSK a (G)MSK až po 16QAM. S rýchlosťou symbolov nastaviteľnou až 6,4 Msymbol / s a kosínusa a root-kosínus filtre nastaviteľné v 0,01 krok šírky, konfigurácia prispôsobených systémov nie je žiadny problém. Analógové demodulátory používajúce digitálnu techniku v priebehu celej funkcie dlhodobé merania a merania nezávislé od teploty, napr. M konverzie), napr.
